氣動之空氣過濾器

         從氣源出來的壓縮空氣中含有過量的水汽和油滴，同時還有固體雜質，如鐵銹、沙粒、管道密封劑等，這些會損壞活塞密封環，堵塞元器件上的小排氣孔，縮短元器件的使用壽命或使之失效?？諝膺^濾器的作用就是將壓縮空氣中的液態水、液態油滴分離出來，并濾去空氣中的灰塵和固體雜質，但不能除去氣態的水和油。

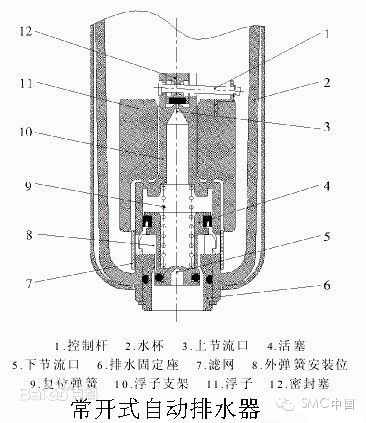

         空氣過濾器的結構如上圖所示 ，從進口流入的壓縮空氣，被引進導流板（2），導流板上有均勻分布的類似風扇扇葉的斜齒，迫使高速流動的壓縮空氣沿齒的切線方向產生強烈的旋轉，混雜在空氣中的液態水油和較大的雜質在強大的離心力作用下分離出來，甩到水杯（7）的內壁上，流到水杯的底部。除去液態水油和較大雜質的壓縮空氣，再通過濾芯（3）的進一步過濾，清除微小的固態顆粒，然后從出口輸出清潔的壓縮空氣。傘形擋水板⑸將水杯分隔成上下兩部分，下部保持壓力靜區，可以防止高速旋轉的氣流吸起杯底的水油。聚集在杯底的水油從排水閥（8）放掉。空氣過濾器必須豎直水杯向下安裝。

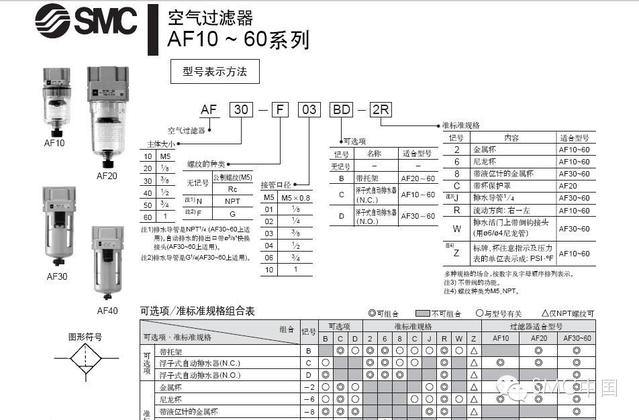

      SMC空氣過濾器型號常用的有AF10~60。
